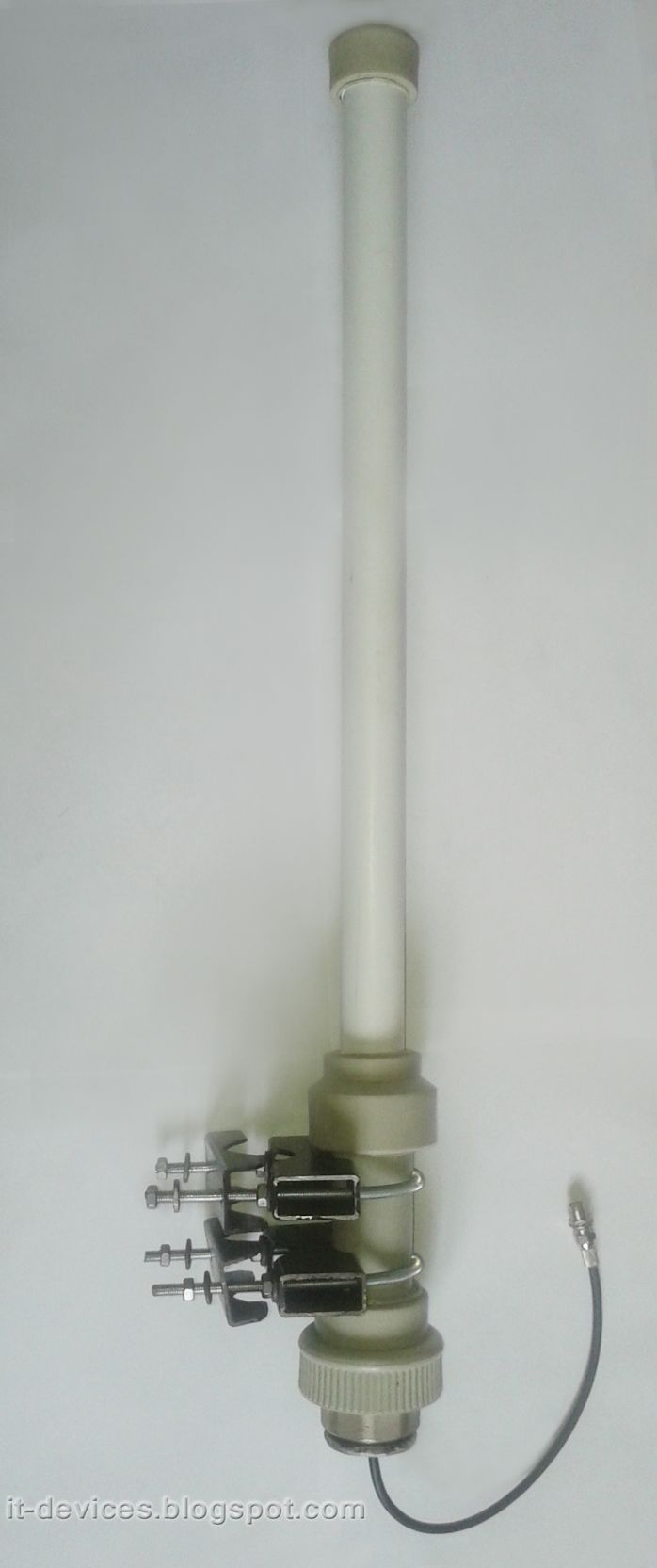

Антенна CircleWave CW-433 для радиомодемов и радиомодулей

Полуволновая антенна CircleWave CW-433 предназначена для работы с трансиверами в составе базового и клиентского оборудования в ISM диапазоне 433 МГц.

Поддерживаемое оборудование и области применения:
Радиомодули на 433 МГц
Беспроводное оборудование на 433 МГц на базе Arduino и Raspberry PI
Трансиверы
Телеметрия и беспроводные датчики
Системы "умный дом"
Системы охранной и пожарной сигнализации
Промышленная автоматизация
Оборудование, работающее на частоте 433 Мгц
Радиолюбительский диапазон 430 - 440 МГц (70 см)

Технические характеристики:
Диапазон частот: 425 — 445 МГц. при КСВ (по краям диапазона) не более 1,8
Коэффициент усиления: 5 dBi
Поляризация: вертикальная с прижатым к линии горизонта лепестком
Диаграмма направленности: 7/360°
Максимальная подводимая мощность: 100 Вт
Тип антенны: короткозамкнутый полуволновой вибратор
Длина антенны: 73 см.
Тип разъема: F-разъём под кабель RG-58
Входное волновое сопротивление антенны: 50 Ом
Диапазон температур: -40...+65 °С

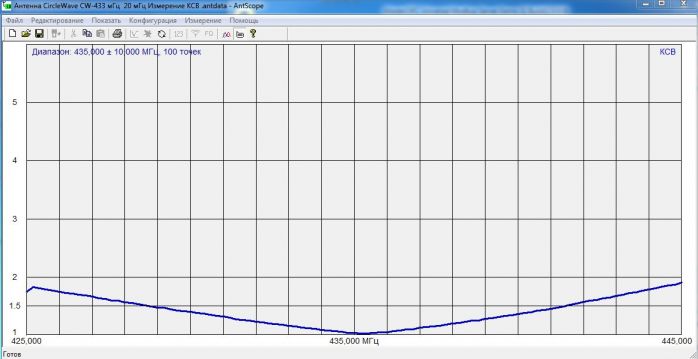

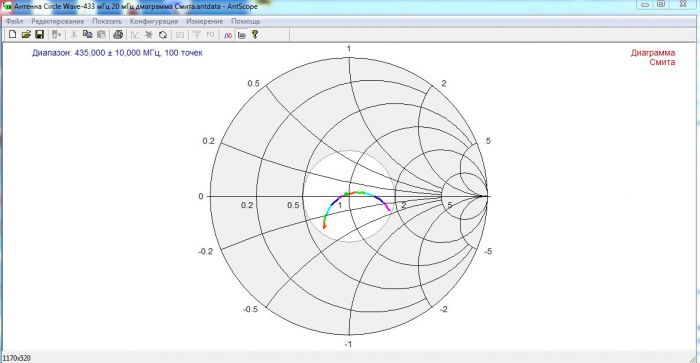

Настройка антенны и измерение характеристик осуществлялись с помощью антенного анализатора RigExpert AA-1000.

Цена антенны 698 грн.
тел. 066-081-03-12


Руководство пользователя можно скачать по ссылке https://drive.google.com/open?id=1r3UvB2O6V4bGwUv-mZbPK15ARzqHG9wQ
